Предисловие

Так как и я, и моя жена были в детстве обучены нажимать на клавиши, то дома явно не хватало некоего устройства с черными и белыми клавишами для передачи опыта нажатия на оные подрастающему поколению. Увы в маленькой "однушке" не то что "Стенвею" - простому "Красному октябрю" не было места. Выход был найден - MIDI клавиатура! Тем более, что попытки сделать самому нечто подобное предпринимались еще на заре моего "радиогубительства". Опять же из за нехватки места было решено ограничиться для начала 4 октавами. Да и финансы не позволяли прикупить какой нибудь "Роланд".

Немного поискав в интернете я наткнулся на объявление о продаже за 50 вечнозеленых девайса под названием Fatar 49. Поискав все в той же паутине нашел описание этого чуда.

Далее...




4-октавная, полноразмерная, динамическая (чувствительная к скорости нажатия), невзвешенная; 49 клавиш
Разъемы MIDI выход, к нему подключается штекер с надписью "IN"
Питание Адаптер питания может не входить в комплект поставки.
Нужный адаптер питания - 9В, 0.5А. Внутренний контакт "+", внешний "-".
Размеры внешние 75.2 х 15 х 8 см
Вес 2 кг


Семейный совет постановил - БЕРЕМ!!! Прежний владелец продемонстрировав что она работает даже приложил к ней адаптер питания. MIDI шнурок у меня уже был (запас давно как чуствовал). И вот привезя домой и подключив ее к компьютеру, я наконец смог вспомнить детство. И... понять что за 15 лет все забыто почти полностью.

В просторах сети была добыта очень интересная программа "Play Piano" компании Midisoft. Она может практически любого научить играть. Она следит за правильностью игры и указывает на ваши ошибки, как хороший преподаватель. Жаль только что за это время так и не удалось найти чего-нибудь похожего, но поновее (программка 96-го года).

Было это все в прошлом веке. Как говорят в романах - прошли годы... Родились и подросли дети. Клавиатура на столе и тогда была не особенно удобна - очень высоко получалось по сравнению с обычным пианино.



Подставка на стул помогала, но... В этом году было принято решение начать мучить старшего. Надо же на ком-то отыграться за наше обучение. Для него вообще приходилось городить пирамиду на стуле. Да и клавиатура постоянно от него пыталась уехать. Попытки ставить клавиатуру на детский столик помогли не сильно. Теперь он был слишком низким.



Да и малышка теперь постоянно лезла нажимать на клавиши, но особо ей нравилась кнопка выключения, подсвеченная лампочкой. И тогда пришлось заняться проблемой всерьез.

Во-первых стало понятно, что делать клавиатуру на высоту стандартного пианино смысла нет, так как делалось это уже под конкретных людей. Во-вторых сделав только подставку под клавиатуру я быстро понял, что придется удлинять MIDI-кабель. И тогда созрело решение сделать полностью автономный музыкальный инструмент. Покопавшись в запасниках компьютерного железа, из него были извлечены вполне рабочие (хотя морально давно устаревшие) компоненты: материнская плата, процессор, видеокарта и жесткий диск. Найден был также старый блок питания. Не хватало малого - памяти. Хороший человек из сервисной службы подарил мне перед новым годом модуль. Теперь было все что нужно.

Работа

Конфигурация получилась самая что ни на есть примитивная для нынешних времен:

CPU: Pentium MMX 166 MHz разогнаный до 200
RAM: SDRAM PC100 128 Mb
HDD: Coner 340 Mb
VIDEO: TRIDENT
AUDIO: Onboard Yamaha OPL3
Но для обработки MIDI слабое место здесь только звуковая карта. Для корпуса пришлось прикупить 4 мебельных щита 800х200х20.
Потратив половину выходного дня получил вот такой агрегат:



Сверлим отверстия для кнопки включения и индикаторов "Power" и "HDD".



Вставляем клавиатуру.



Отпиливаем шасси корпуса по размеру материнской платы. Прикручиваем ее установив процессор память и видеокарточку.





Все пустые гнезда шасси закрываем красивыми блестящими заглушками



Прикручиваем корзину HDD c диском к корпусу.

http://www.hwp.ru/Handmade/Piano/piano_05.jpg

Подключаем блок питания и все остальные шлейфы и провода

http://www.hwp.ru/Handmade/Piano/piano_06.jpg

Операционка была установлена заранее. На такой объем удалось поставить только Win98. Подключаем монитор, клавиатуру и мышь. Убеждаемся, что все работает.

http://www.hwp.ru/Handmade/Piano/piano_11.jpg

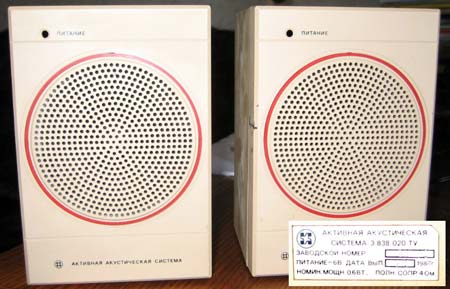

Теперь переходим к акустике. Раньше все шло через компьютер, который был подключен к хорошему усилителю и который, в свою очередь, был подключен к приличным колонкам. В объем нового устройства все это не впихнешь. Да и нет смысла. Для такой звуковой карточки хватит чего-нибудь попроще. Опять ныряем в запасники и достаем вот такую (если можно так сказать) акустическую систему:

http://www.hwp.ru/Handmade/Piano/piano_10.jpg

Разбираем ее и видим внутри:


http://www.hwp.ru/Handmade/Piano/piano_13.jpg


http://www.hwp.ru/Handmade/Piano/piano_12.jpg

Да уж, но на безрыбье и рак рыба. Надо будет съездить на дачу, там где-то лежат неплохие динамики и спаянный мной лет 12 назад усилок на К174УН7 - все же мощности у него побольше будет.

Подключаем этот "Звук".

http://www.hwp.ru/Handmade/Piano/piano_15.jpg

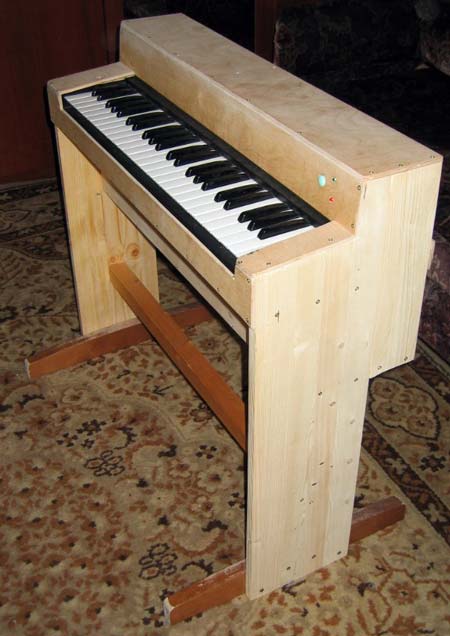

Ну вот... что получилось.

http://www.hwp.ru/Handmade/Piano/piano_16.jpg

Динамики на даче не были найдены (очевидно уже где-то использовал и забыл), но мир не без добрых людей и сосед отдал мне два автомобильных среднечастотника.

http://www.hwp.ru/Handmade/Piano/piano_19.jpg

В процессе перетыкания туда-сюда клавиатуры одна из клавиш стала звучать только при сильном нажатии. Пришлось все разобрать и напоить родимую C2H5OH. Каждую клавишу, каждую резиночку протер, высушил и поставил обратно. Заодно щелкнул фотиком внутреннее устройство.

http://www.hwp.ru/Handmade/Piano/piano_20.jpg

http://www.hwp.ru/Handmade/Piano/piano_21.jpg

http://www.hwp.ru/Handmade/Piano/piano_22.jpg

Усилитель на К174УН7 был обнаружен, но то ли кондеры на нем за это время приказали долго жить, то ли он слишком чувствительный. В общем, жутко фонит. Пришлось пока оставить старый усилитель.

Сначала хотел сделать заднюю стенку из фанеры, но потом решил все же сделать деревянную.

http://www.hwp.ru/Handmade/Piano/piano_23.jpg

http://www.hwp.ru/Handmade/Piano/piano_24.jpg

http://www.hwp.ru/Handmade/Piano/piano_25.jpg

Был приделан пюпитр. В качестве декоративных решеток на динамики были приобретены две круглые решетки для вентиляции. Вся конструкция была разобрана, зашпаклевана, отшлифована и покрыта неводной морилкой.

http://www.hwp.ru/Handmade/Piano/piano_26.jpg

http://www.hwp.ru/Handmade/Piano/piano_27.jpg

http://www.hwp.ru/Handmade/Piano/piano_28.jpg

Наконец-то все завершено!!!

http://www.hwp.ru/Handmade/Piano/piano_29.jpg

P.S. Не прошло и месяца после окончания сборки как стараниями юных музыкантов в клавиатуру попала газировка. Пришлось опять разбирать и отпаивать горемычную спиртиком.
